新型PE侧护板的结构优势讲解

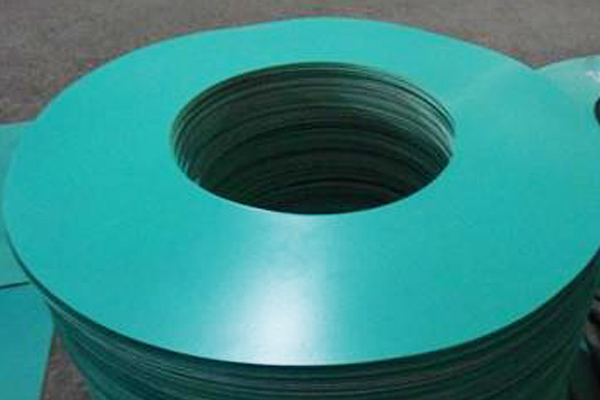

        PE侧护板是涉及钢卷包装用塑料端护板,其采用空心圆盘,一是使空心圆盘的厚度由外圆边向内圆边逐渐减小,形成环状坡面,消除塑料自身特性带来不均匀变形,二是在空心圆盘上设置多条加强筋,防止塑料端护板变形,加强筋的宽度和间距按一定规律选择,按照排列顺序依次递减加强筋的宽度和依次增加加强筋的间距。

        该PE侧护板的构思新颖,设计合理,结构尺寸选择恰当,能有效地保证本实用新型包装钢卷的质量,值得推广应用。

        新型PE侧护板采用空心圆盘,其特征在于空心圆盘的厚度由外圆边到内圆边沿径向方向逐渐变小,外圆边的厚度尺寸大于内圆边的厚度尺寸。厚度差控制在毫米数量级。

        空心圆盘的一面有由外圆边沿径向方向向内圆边凹进形成的环形坡面。

        空心圆盘的上下面分别有由外圆边沿径向方向向内圆边凹进形成的环形坡面。

        空心圆盘至少有一面设置多条加强筋,加强筋为凸起的加强筋,各个加强筋的宽度由外圆边至内圆边依排列顺序依次递减,而加强筋的间距由外圆边至内圆边依排列顺序依次增加,或者宽度由外圆边至内圆边依排列顺序递减而间距不变,或者宽度不变,间距由外圆边至内圆边,依排列顺序依次增加。

        新型PE侧护板的结构合理、构思新颖，针对现有技术的不足进行改进，解决实际包装的现有塑料端护板存在的问题。新型PE侧护板的具体优点：

1、对于不采用加强筋的本实用新型结构,使其空心盘的板厚沿径向方向,由外圆边至内边的厚度呈递减规律变化,从而有效地防止因塑料自身的性能造成的不均匀变形,同时保证包装效渠和质量,外圆边至内圆边厚度尺寸的变化控制在毫米数量级的范围,不但能有效地控制其不均匀的形变,还能减少材料的消耗,节约生产成本。

2、对于采用加强筋的本实用新型的结构,因采用了多条加强筋,使加强筋的宽度和间距按一定规律来选择,同样可以控制其不均匀的形变,足包装钢卷的质量要求。
